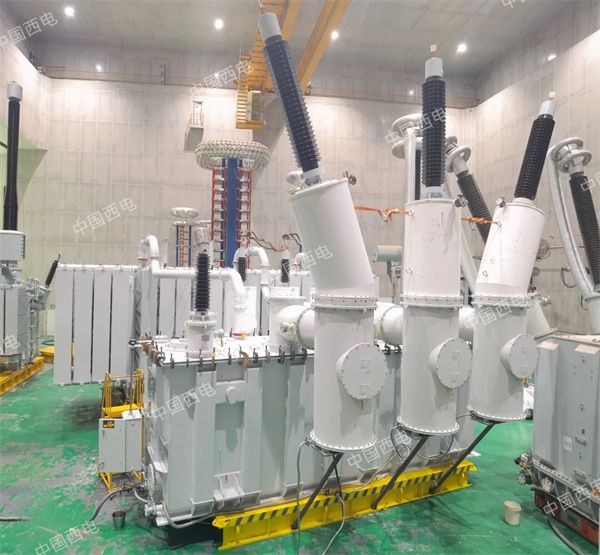

SZ-300000/220電力變壓器， 該產品由中國西電所屬西電西變 研制，用于海上升壓站主變壓器，通過創新性的結構設計，提高產品的抗短路能力，保證產品安全可靠運行，同時滿足海上升壓站內部供電需求，無需單設中間聯絡變，實現海上平臺整體小型化、輕量化的需求。產品具有結構緊湊、重量輕、損耗低、局放小、溫升低等特點。

產品技術性能指標達到國際領先水平。

產品用途

海上升壓站是海上風電場的核心樞紐，承擔著電能匯集、電壓轉換和電力輸送的關鍵功能。首先，海上升壓站離岸距離幾十公里不等，運行環境惡劣，運維難度大，要求變壓器具有更高的安全可靠性。 其次，海上平臺的承重和外限尺寸受限于海上運輸和安裝條件，因此要求配套設備具有“小型化、輕量化”的結構特點 。變壓器作為核心配套設備，可靠性、小型化、輕量化設計尤為關鍵。

該產品可廣泛應用于海上升壓站，同時該項技術也適用于陸上升壓站，可減少升壓站的前期投資成本，提高運行可靠性，具有優越的經濟性和安全可靠性。

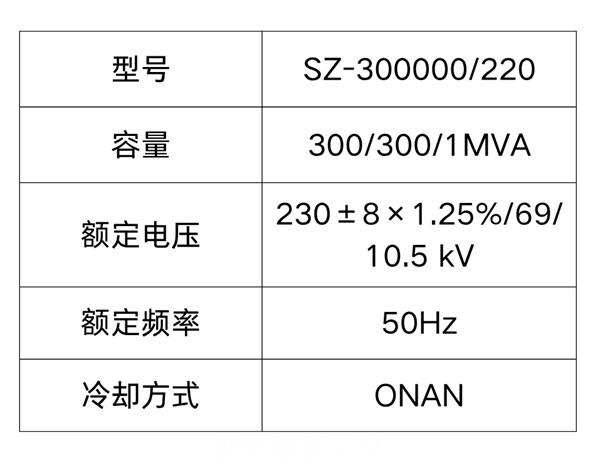

主要技術參數

技術特點及創新點

01通過對附加繞組的結構進行技術創新，大幅提高其抗短路能力，安全可靠性更高

02通過產品結構優化，大幅減小了變壓器的幅向尺寸 ，使變壓器結構更緊湊，通過此結構使變壓器整體總重減少約7%，空間尺寸減少約16.5% ，有效適應了海上平臺小型化、輕量化的要求

03采用先進的專項工藝壓裝措施 ，確保附加繞組的繞制緊實，從而保證產品的運行可靠性
