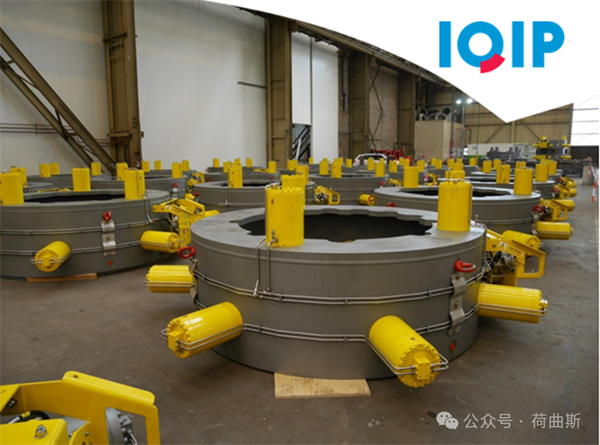

IQIP是一家在海上能源解決方案中領先的工程和制造公司，已為全球海上風電和油氣項目提供最多數量卡樁器(JPG)。這些定制的設備在風機和海上升壓站的導管架基礎精準安裝中發揮了重要作用，推動全球可再生能源基礎設施可靠且可持續的擴張，同時降低安裝過程中的風險。

一項導管架安裝過程中至關重要的工具

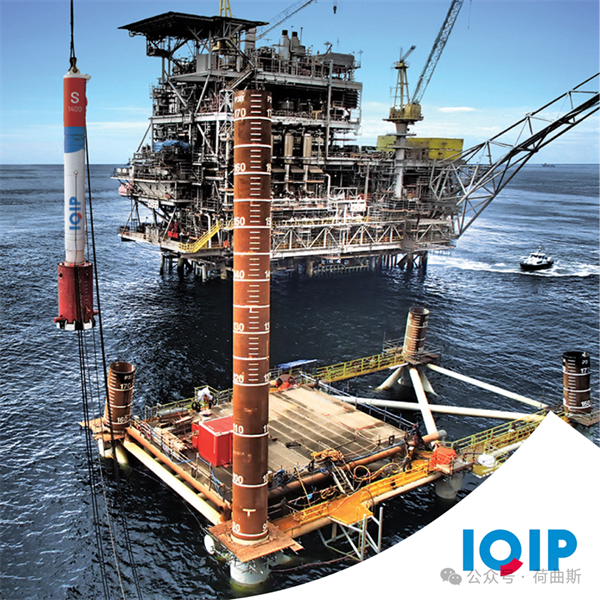

卡樁器在海上安裝和灌漿早期階段對于導管架結構的臨時定位和調平非常關鍵。通過將導管架鎖定于海床，卡樁器確保在惡劣的海洋環境中長期運行所需的結構的完整性和定位精度并降低安裝過程中的風險。

IQIP在全球創造了市場領先的業績記錄，全球交付了1000套卡樁器，例如：

中國臺灣省海龍2風電項目，219臺卡樁器

蘇格蘭Inch Cape OSS 風電項目，4臺102”卡樁器

中國臺灣省臺灣電力公司風電項目，84臺3099mm卡樁器

蘇格蘭Beatrice 海上風電場項目，336臺87”卡樁器

廣泛的項目業績使公司在機械/液壓設計和全部產品鏈上得以完善，從而優化并提高解決方案質量?？镀飨到y(tǒng)根據DNV-OS-J101灌漿連接標準設計。滿足DNV條例，IQIP卡樁器保證臨時固定，即使在惡劣條件如氣旋波、強風和地震情況下，為海上安裝保證安全和高效操作。

先進的工藝與定制的解決方案

每臺卡樁器都通過使用精準的3D模型進行全面的有限元分析(FEA)，精心設計，配合導管架樁腿，樁和導管架自身結構確保其底部穩定性。

JPG卡樁器的一項關鍵技術特征是其內部集成的液壓系統，它可以在整個灌漿固化階段牢牢地鎖定導管架位置，也無需外部電源供電。

IQIP自主進行卡樁器的工程研發和制造，確?？焖俳回浿芷?，可靠的截止時間，精簡的供應鏈，以及整個生產階段始終如一的高品質標準。

克服惡劣天氣，灌漿裂縫及不平整地基

作為焊接或螺栓連接在導管架結構上的臨時設備，卡樁器在灌漿和固化過程中最大限度地減少了基礎樁與導管架腿或套筒之間的位移。其原理是在樁與導管架之間形成臨時夾緊連接，同時提供可選的導管架調平功能。關鍵在于，針對Early Age Cycling，卡樁器還能使灌漿與鋼結構界面間的相對位移保持在1毫米以內，直至灌漿達到足夠強度。此設計符合DNVGL規范要求。

根據DNVGL標準，需在灌漿固化前24小時內預期最大海況下測定導管架結構內外鋼管構件間的位移。這意味著在強風和巨浪等環境因素導致導管架承受移動荷載的情況下，要證明滿足1毫米的要求極其困難。此外，當灌漿帶長度達到5-10米甚至更長時，在灌漿固化的24小時內精確測量位移幾乎是不可能的。
