這條長輸管線全長115.5千米，是打通“深海一號”二期工程，與陸上油氣接收站的油氣輸送“主動脈”。它由9425根單管連接而成，每根單管重量相當于4輛小轎車，總用鋼量相當于1.3個“鳥巢”體育場是國內水深跨越幅度最大海底管道，同時創造我國海管壁厚新紀錄。

這次為海管安家的是由我國自主設計建造的亞洲首艘3000米級深水鋪管船“海洋石油201”船。

全船“大腦”縱覽全局

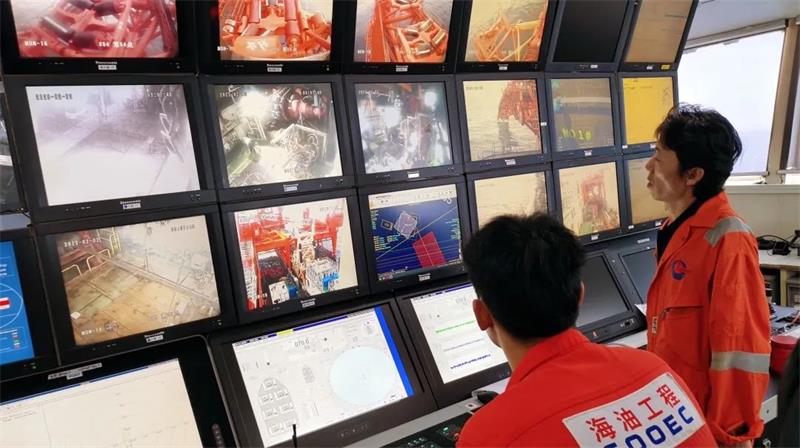

走進“海洋石油201”的“大腦”船舶中控室，29塊高清屏幕正實時監控，海管鋪設過程中的動態數據，為施工決策、安全和質量提供保證。

據“海洋石油201”船長介紹，海底管道鋪設期間，船舶處于滿載運轉，僅鋪管作業線就有260多名工人，他們像“龍舟”的槳手一樣密切協作，每天三班倒24小時晝夜不停歇，全力保障管線鋪設。

“中樞神經”協調各方

在鋪管船的“中樞神經”——鋪管作業線，材料儲存區是整條作業線的起點，每段海管的長度約為12米，管徑超過半米。海管在這里排起長隊，通過機器分揀、消磁等處理，被吊運至鋪管作業線上，然后一根一根“牽起手”踏上入海之旅。

海管內部承受高溫高壓及流體腐蝕，外部面臨海浪、臺風、內波、泥沙遷移、地質斷層等惡劣條件挑戰，海管需要在海底服役20年乃至更長時間，對管道性能的要求非常高，大管徑、大壁厚的特殊材質海管研制在國內尚屬首次，中國海油技術團隊和國內鋼材廠家進行大量聯合技術攻關，成功實現海管研發制造的國產化。

鋪管“心臟”火力全開

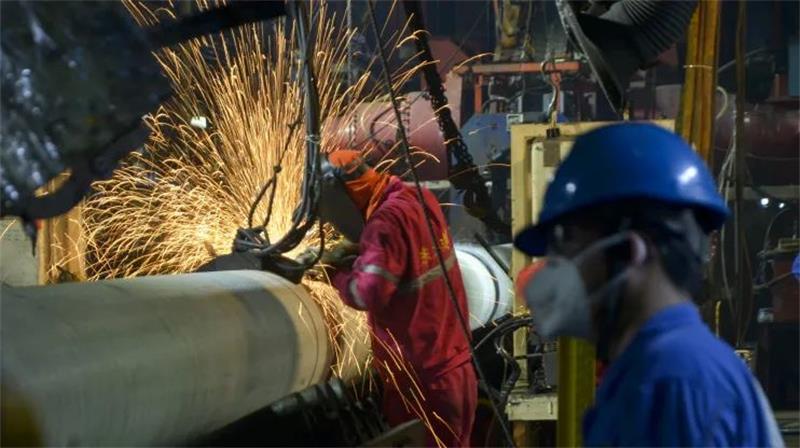

來到鋪管作業線的“心臟”——焊接工作站，施工現場溫度達到42攝氏度，兩名焊工正左右開弓，緊張地進行海管焊接接場作業，焊花迸發的能量，將一根根海管焊連成油氣長龍。

海底管道施工和服役過程中面臨嚴峻的風險挑戰，對焊接技術和質量要求非常高。據技術人員介紹，“深海一號”二期工程所用的海管管徑達508毫米，最大壁厚達38毫米，焊接這樣一道焊口，需要經過11遍焊接，傳統的手工焊需要1小時，為了提升效率，中國海油焊接技術團隊與國內廠家進行聯合攻關，成功實現自動焊設備自主研發，將焊接時間縮短為12分鐘，提升焊接效率近5倍。像這樣的焊接工作站作業線上共有4個，封底焊、填充焊、內部焊、蓋帽焊分工明確流水線作業，最大限度提升焊接效率，一根根海管從儲存區出發，經過7個主工作站和4個輔工作站，將坡口加工、焊接、噴砂、檢驗等10多道復雜工序連接起來，一根接一根海管“手拉起手”連成一條“油氣長龍”。

除了上述3個重要的“內部構造”，此次鋪管還有三大“外部法寶”前來助陣，

“力大無窮”：張緊器

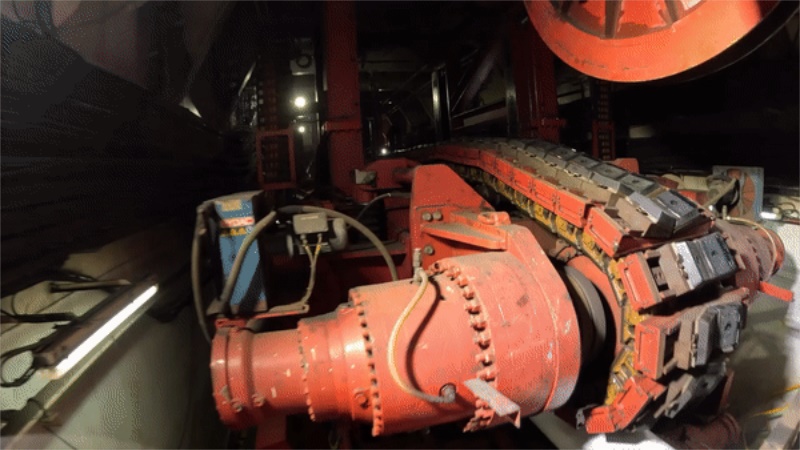

這個像大鉗子一樣的設備是張緊器，它的能力直接決定鋪管船的作業能力。“海洋石油201”的張緊器最大張力為400噸，它像大力士一樣，能夠牽引數百噸重的油氣管道，在波濤洶涌的海浪沖擊下，安全穩定地把海管輸送到船尾的托管架上。

“神龍擺尾”：托管架

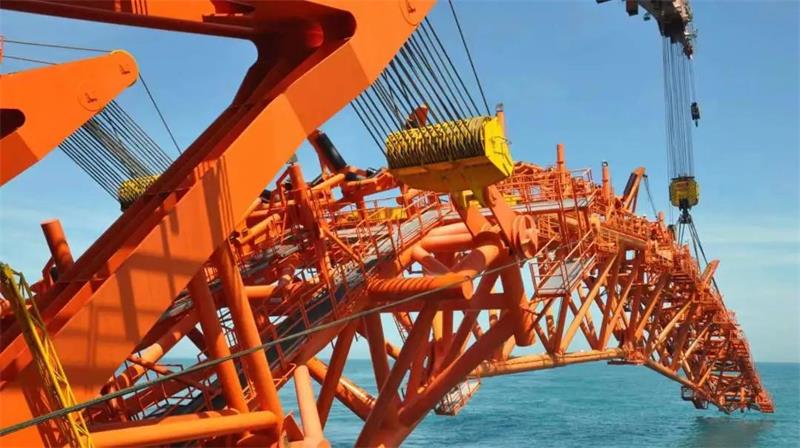

這個橘紅色的“鋼鐵俠”叫托管架，它像是巨龍的尾巴，絕技是“神龍擺尾”。作業時，它會下潛到海平面以下近100米，精確引導海底管線鋪設到預定位置。本次海管鋪設過程，張力達到常規鋪管1.4倍，船尾滾輪承受的最大下壓力近50噸，為確保鋪管作業安全高效開展，項目團隊提前對主作業船、張緊器、支撐滾輪系統、托管架等關鍵施工設備進行適應性改造，實現10余項技術和工藝突破。

“貼心管家”：水下機器人

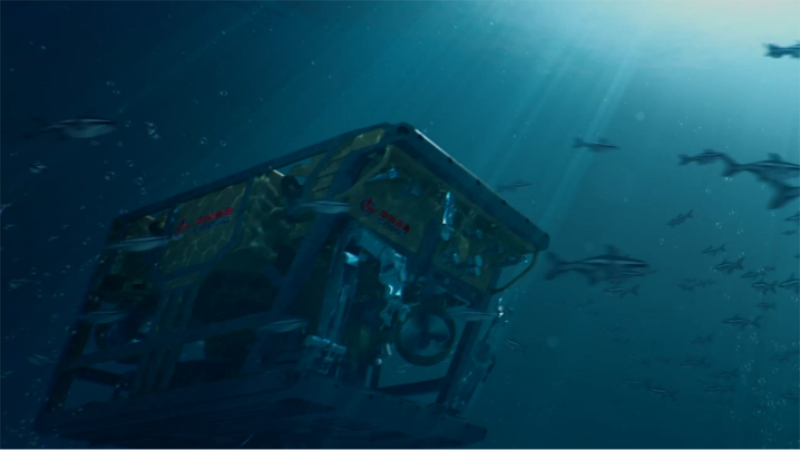

這個大家伙是ROV(水下機器人)，它可以下潛到近千米深的海底，通過它的“眼”我們可以清晰地觀察到海底管線在水下鋪管過程中的動態，本次項目海管鋪設作業中，ROV發揮著重要作用，設計路由預調查為海管鋪設掃清障礙，起始錨精就位為海管鋪設打好堅實基礎，著泥點監控為海管鋪設全程保駕護航，完工后調查為海管做一次全面無損體檢，三大“內部構造”分工協作，三大“外部法寶”有力加持“主動脈”的“安家”之旅就變得安全可靠啦!

本次“深海一號”二期工程使用的20寸深水混輸海管，設計、研發、試制全過程都由我國自主完成。工程項目的成功實施有力帶動了國產鋼管產業升級，為我國深水油氣開發，再添裝備和技術的硬核保障。
