從遠古時期的“夸父逐日”

到如今的“光伏發電”

人類對太陽能量的渴望從未停止

讓我們一起走進

分公司山東招遠海上光伏項目

看看如何用一塊小小的光伏板

開辟一片“百頃海上光田”

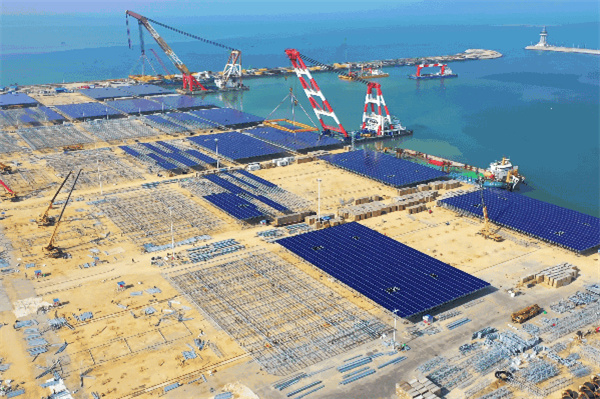

一、塑筋骨：光伏網架拼裝

建設者將工廠“流水線”作業模式

“搬”到海岸上的光伏網架拼裝場

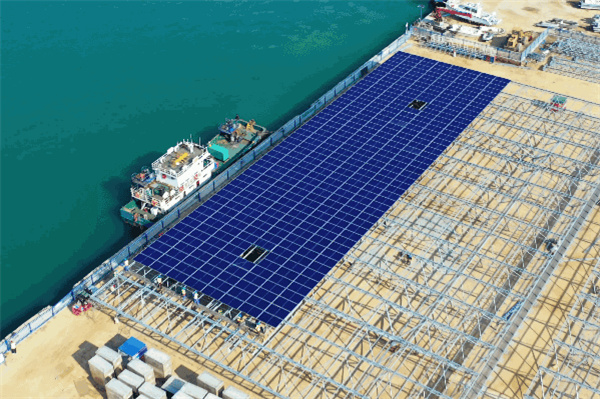

在六萬多平方米的碼頭場區內

三條流水生產線同時運轉

獨立完成

網架拼裝、電纜敷設等工序

產出一片片半個足球場大小

120余噸重的光伏網架

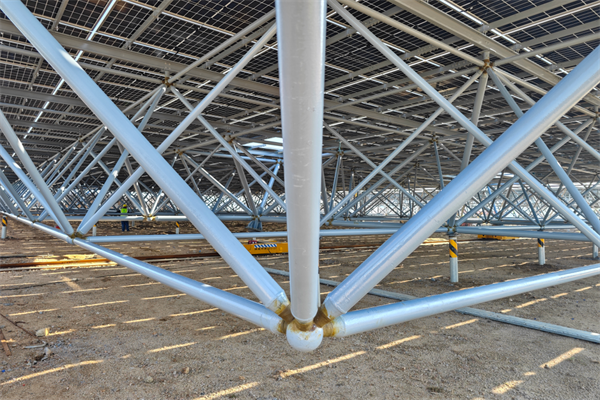

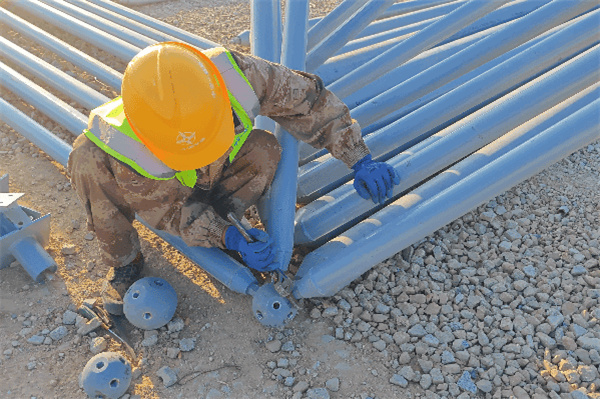

螺栓球工藝

光伏網架

由一根根鋼管相連而成

在桿件的連接處

能看到一個個大小不一的鋼球

它們就是光伏網架的“關節”

389顆各種型號的連接球

連接起1000根型號不一的桿件

支撐起832塊

長2.4米、寬1.3米光伏板

項目團隊經過反復對比驗證

將桿件連接球

由“焊接球”調整為“螺栓球”

省去繁瑣耗時的焊接作業

在分工明確的生產線上

幾百名工人同時鋪開“擰螺栓”

拼裝效率大幅提升

二、涉汪洋：網架吊運

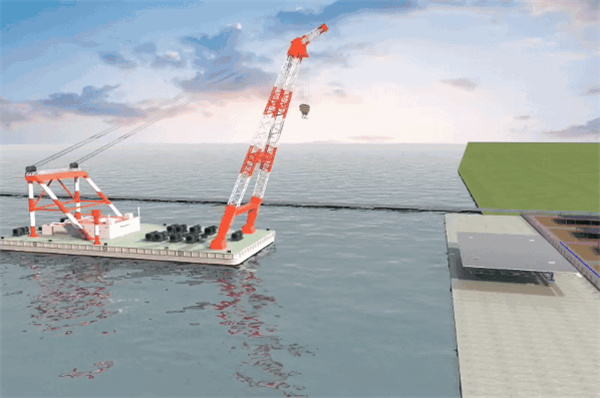

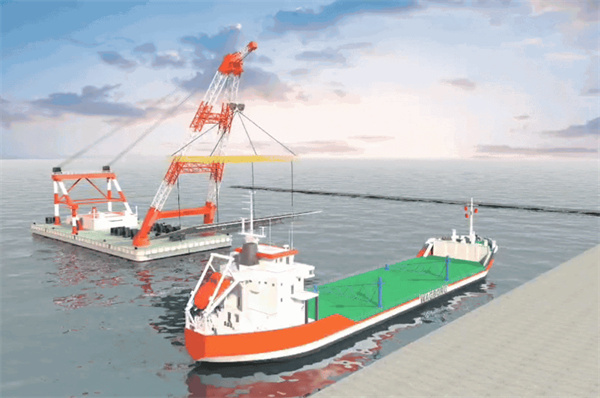

卷揚機翻身工藝

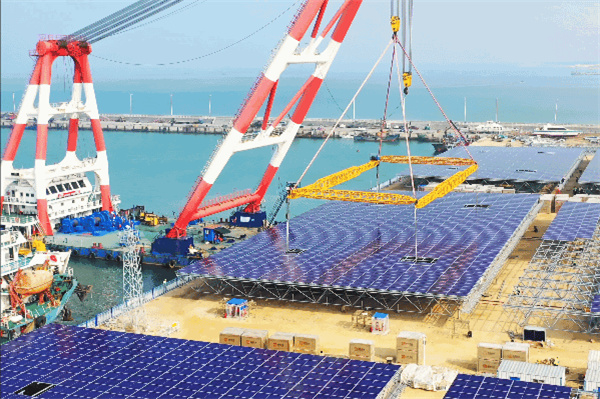

驗收完成的光伏網架

通過起重船的起吊、翻身

方可裝船出港

為了增加光照面積和時間

光伏網架在海上安裝時

往往設置15°的傾角

以更好的迎接陽光

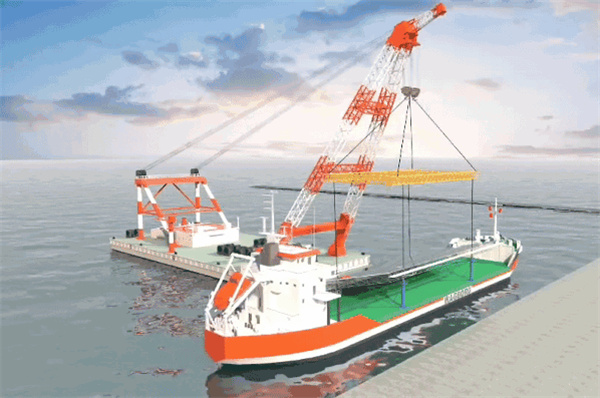

為了高效施工

項目團隊還在運輸船上做了“手腳”

甲板上焊接了四根“臨時樁”

設置成15°的坡度

使光伏網架在運輸過程中

始終保持要求的傾角

到達安裝現場后

便可直接起吊安裝

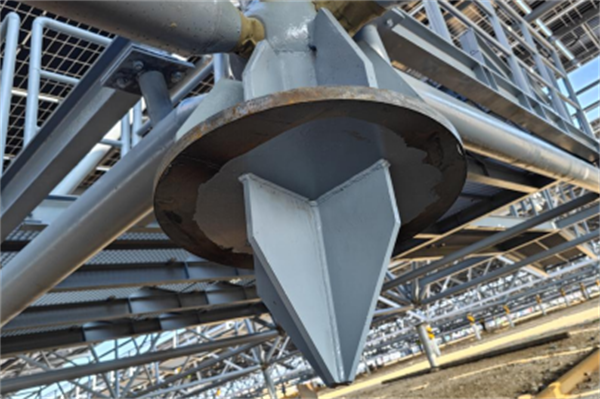

十字導向錐+“L型固定筋板”

網架下的十字導向錐猶如準星

可以如“穿針引線”般

讓網架穩穩落在船上的臨時樁上

“L”型固定筋板將網架牢牢“鎖定”

賦予它“遠涉重洋”過程中

穩穩當當?shù)牡讱?/p>

助它安全到達1.5公里外的安裝區

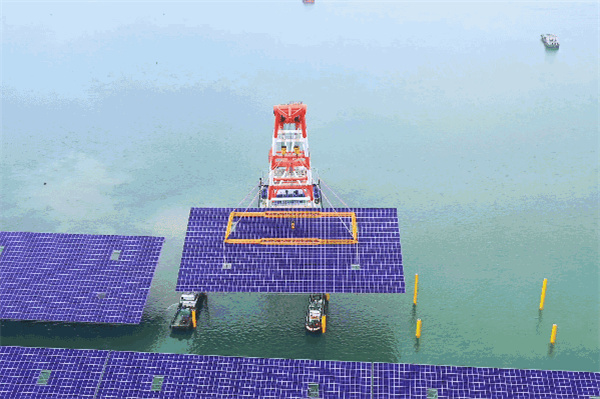

三、據潮頭：海上安裝

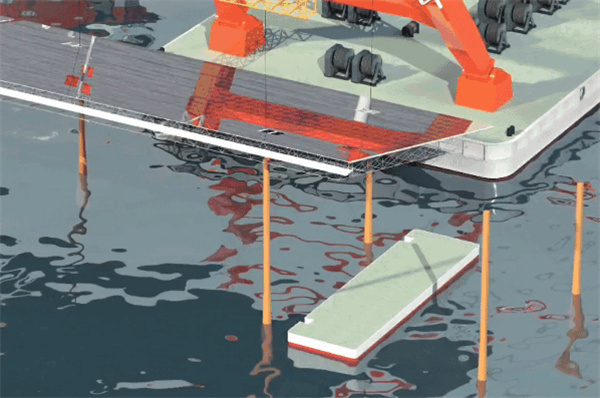

海上安裝

光伏網架

即將順利抵達施工海域

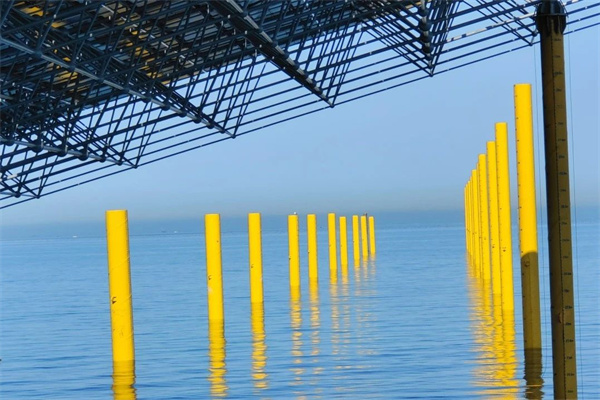

負責沉樁的“先行兵”

一排排鋼管樁正嚴陣以待

早已開辟出足夠的作業面

調度的指令聲聲響起

船舶迅速完成移位、起吊、安裝等工序

十字導向錐再次精準制導

將網架牢牢嵌入鋼管樁內并進行人工焊接

四根鋼管樁組成一只“大手”

將它緊緊抓住

補裝吊裝孔

吊裝完成后

作業船迅速貼近鋼管樁

利用電動吊籃

將工人送至吊裝孔處補全“缺口”

一塊完整的光伏網架就“穩坐釣魚臺”啦

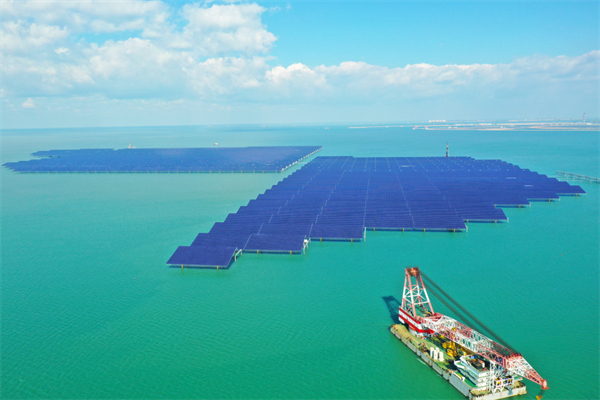

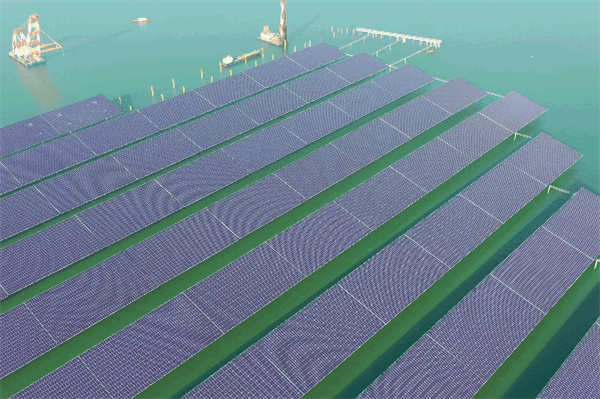

四、擔使命：輸送清潔能源

就這樣

項目團隊完成了

一場大型的“拼圖任務”

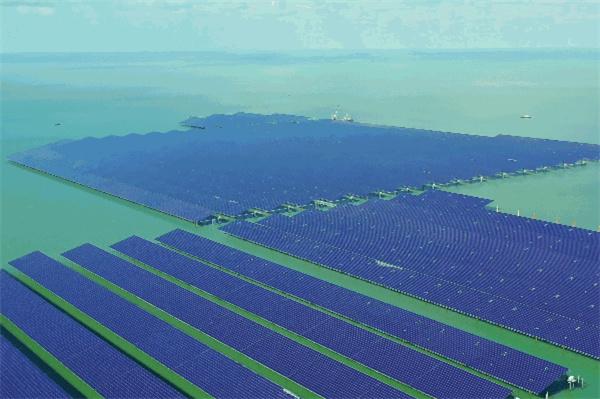

用數百片光伏網架

拼出了光田成畦的壯觀景象

從此

任憑潮起浪涌

光伏子陣巋然不動 穩據潮頭

承擔起源源輸送清潔能源的光榮使命
