海上光伏工程示意圖(非本項目)。秦皇島海事局供圖
在河北灤河口東側昌黎海域，一場綠色能源革命正在廣袤無垠的海面上悄然上演——秦皇島180萬千瓦海上光伏示范試點項目正式啟動海上施工建設。該項目是河北省首個海上光伏項目，裝機規模180萬千瓦，總投資約144億元，年均發電量約27.5億千瓦時，每年可節約標煤84萬噸，減少排放溫室效應氣體二氧化碳215.9萬噸。

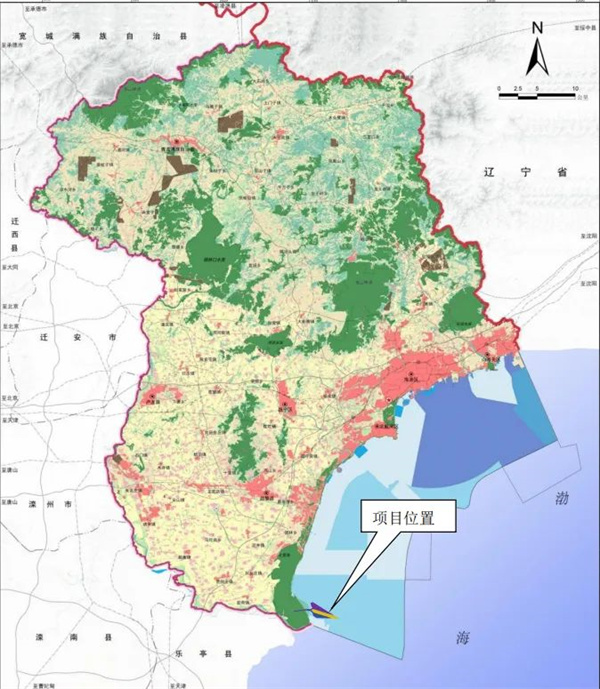

項目地理位置示意圖。秦皇島海事局供圖

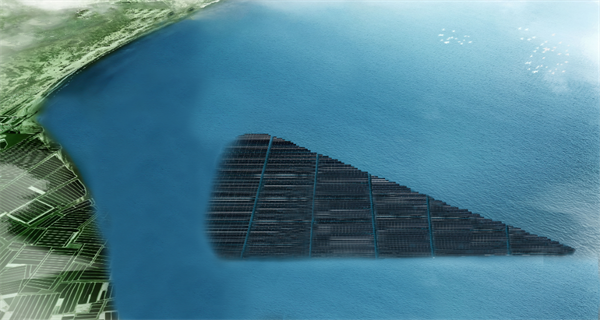

海上光伏鳥瞰效果圖。秦皇島海事局供圖
現在，讓我們一同走進海上光伏建設超級工程，探索海洋與能源的奇妙融合，深入了解這個坐落在渤海西部沿海的奇跡。
精打細算的藍色版圖規劃

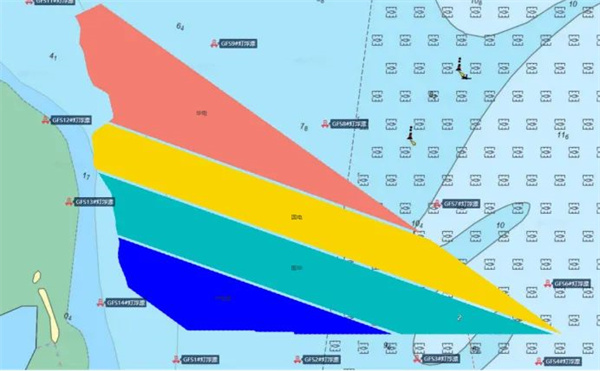

光伏場區規劃細節。秦皇島海事局供圖
光伏場區猶如在一片藍色畫布上精心勾勒的拼圖，整體呈等腰直角三角形，從北向南分為4個業主板塊，所處水深6米到15米，總用海面積約為1645公頃。項目選址太陽能資源豐富，潮流流速較弱，工程地質條件良好;項目選址自然條件和生態環境適宜，項目用海與周邊用?；顒?dòng)相適應，與國土空間規劃完美契合。

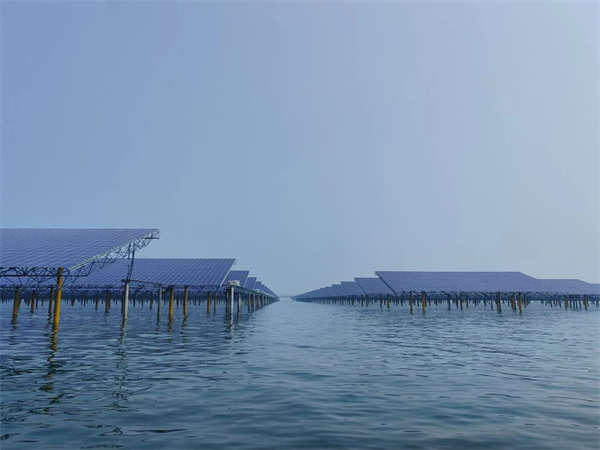

光伏板陣列設計(非本項目)。秦皇島海事局供圖
待項目建成后，從高空俯瞰，就像是鑲嵌在祖國藍色版圖上的一顆綠色明珠。每一寸海域都經過了嚴苛的計算與規劃，從邊界的精準劃定，到內部布局的巧妙構思，就像搭建一座復雜的海上迷宮，每一處“轉角”都飽含深意。光伏板的排列方式，可不是隨意為之，不僅要考慮如何最大化捕捉陽光，還要兼顧海風、海浪的影響，確保在變幻莫測的海洋環境中穩穩扎根，高效運作。
復雜氣象海況下的捕光能手
項目所處海域?qū)儆谂瘻貛О霛駶?rùn)大陸性季風型氣候，四季分明，雨熱同季。和同緯度內陸比，海上氣象海況條件復雜多變，具有夏季涼爽、大風日少的特點。

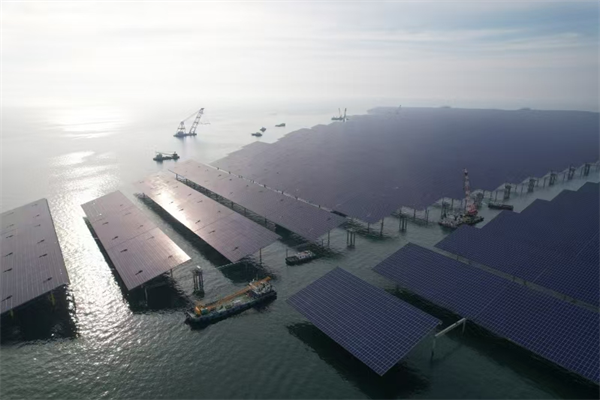

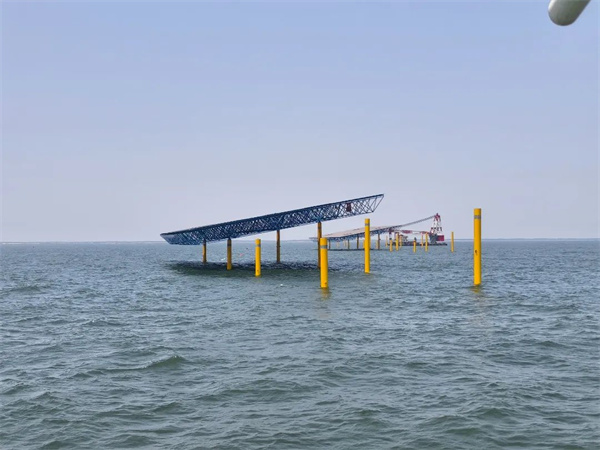

海上光伏組件吊裝實景(非本項目)。秦皇島海事局供圖
項目場址陽光時而熱情似火，為光伏板提供充足“口糧”，時而又羞澀地躲在云層背后，讓光伏板英雄無用武之地。為盡最大可能捕捉光能，設計團隊綜合考慮光伏陣列密度、安裝成本和發電效率，采用傾角10°-15°的光伏板固定安裝在桁架支架上。為減少光伏陣列互相遮擋捕光，相鄰光伏陣列南北間距15-25米，東西間距1-3米。

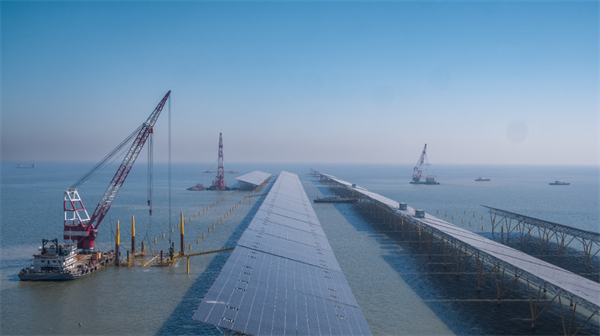

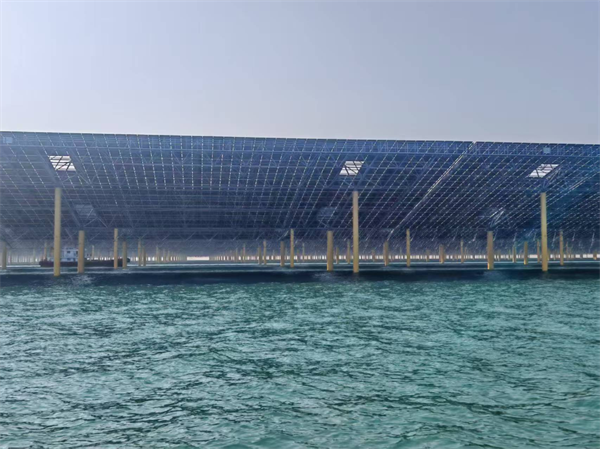

海上光伏組件安裝實景。秦皇島海事局供圖
海浪更是“充滿個性”，偶爾也會掀起驚濤駭浪，特別是災難性的風暴潮，會對光伏板安全構成嚴重威脅。盡管項目區域所處區域?yàn)轱L(fēng)暴潮輕災區，設計團隊充分考慮風暴潮增水的大小和當?shù)靥煳拇蟪备叱蔽?，采取了超大跨度網架式支架+鋼樁方案應對海浪侵襲。每個支架單元采用4個鋼管樁作為支撐，牢固架起鋼網架結構固定的單晶硅光伏組件。整個光伏場區共計3737個鋼網架光伏組件，由于設計理念不同、材料不同，光伏組件尺度并不相同，大體上每個組件長約70米、寬約30-40米，光伏組件最低端離水面距離約為5-8米。
與海洋生物和諧共舞
項目周邊海洋生態保護紅線包括河北昌黎黃金海岸國家級自然保護區、南戴河海域國家級水產種質資源保護區、北戴河旅游區、灤河河口生態系統、灤河口至老米溝海域生態保護區。
當大片光伏板在海面鋪開，你是否擔心會影響海洋生物的生存?別著急，設計團隊早就考慮到了這一點。項目利用養殖區進行光伏陣列布置，將光伏發電與養殖同時進行，可有效地利用該海域的自然資源，體現了集約、節約的用海原則。

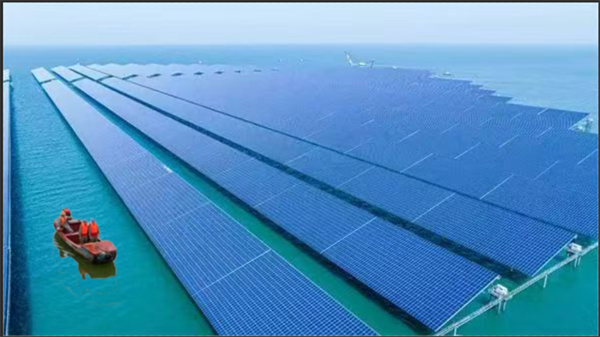

漁光互補列陣布置效果圖。秦皇島海事局供圖
項目在周邊海域增殖放流褐牙鲆、中國對蝦，補償因占據生物原有棲息地而造成的生物資源損失，恢復區域的生物多樣性和生物資源的生產力，促進受損海域環境的生物結構完善和生態平衡。同時，光伏板下方的陰影區域，還意外地為一些海洋生物提供了新的棲息場所，就像為它們打造了一個個“海底小別墅”，形成了獨特的海洋生態微環境。
“海底小別墅”細節展示(非本項目)。秦皇島海事局供圖
海上交通與海光發電兩不誤
大海，可不是光伏項目的專屬舞臺，這里還有繁忙的海上交通、豐富的旅游資源等。秦皇島港是北煤南運的主樞紐港，承擔著維護“北煤南運”海運大通路高效安全暢通的使命，2024年共計6000余艘次、約1.69億噸電煤通過海運外輸，保障著2024年南方“八省一市”的煤炭供應。

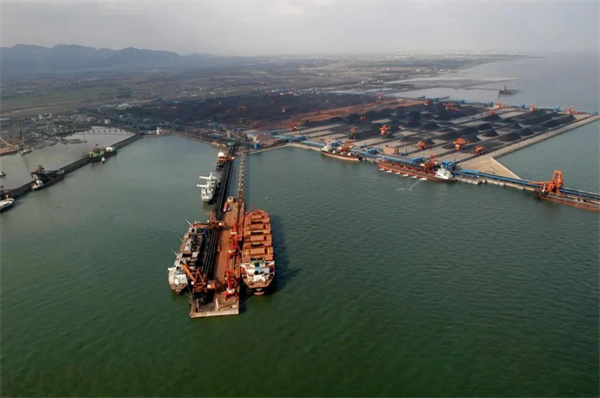

秦皇島港東港區鳥瞰景象。秦皇島海事局供圖

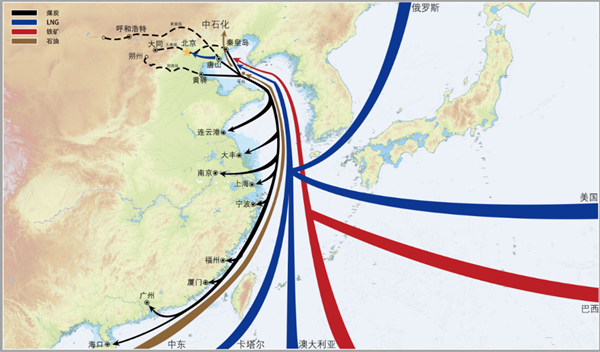

秦皇島北煤南運通道布局。秦皇島海事局供圖
如何讓光伏發電與其他用?；顒?dòng)和諧共處，就成了設計團隊面臨的一大挑戰。設計團隊精心規劃著海上“交通路線”，在項目選址時，就避開了進出秦皇島港的主要航道，確保商船往來不受影響。項目選址在灤河口和塔子口兩個傳統漁船停泊點之間，為漁船進出港口預留了充分的海上通道。同時，依托秦皇島市海上搜救中心值班室，進行16頻道船舶遇險日常守聽，還設有12395電話，24小時接收遇險信息。通過科學合理的設計，實現了海上交通資源的高效利用，讓不同的用?；顒?dòng)在這片藍色海洋上各得其所，共同奏響和諧樂章。

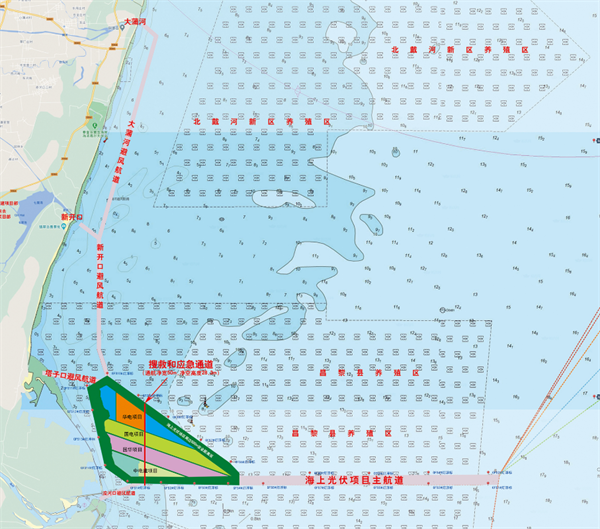

海上光伏交通運輸及避風路線。秦皇島海事局供圖
綠色、安全、和諧發展的海上樣本

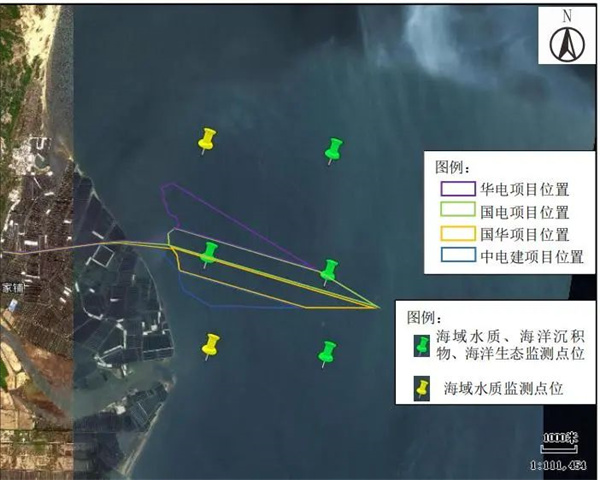

智慧監測系統設備分布點位。秦皇島海事局供圖
設計團隊在海洋生態環境保護和海上交通安全方面，更是煞費苦心，采用了一系列先進的技術手段。項目使用環保型材料進行光伏支架建設，減少對海水的污染;建立智慧監測系統，實時掌握海上施工現場海水質量變化，一旦發現問題及時響應。

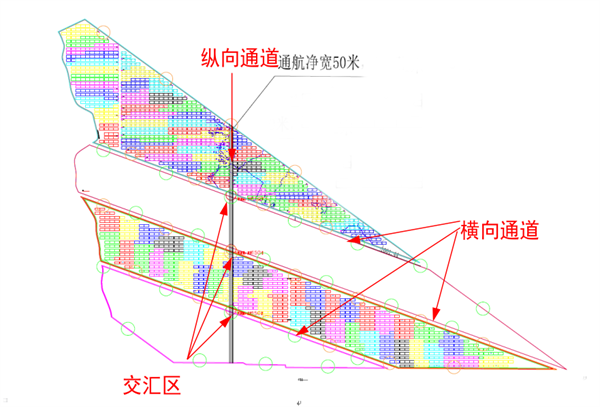

“三橫一縱”場區內部通道。秦皇島海事局供圖

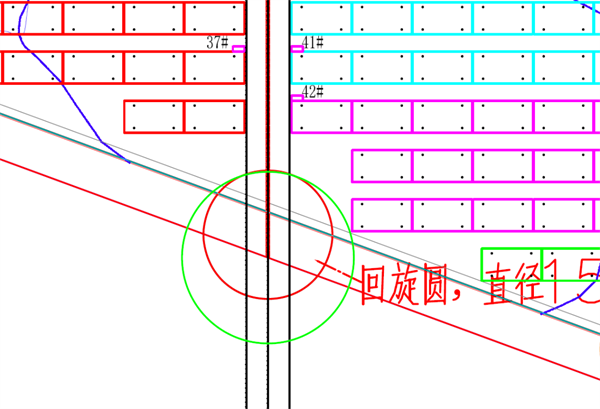

通道交匯區回旋設計。秦皇島海事局供圖
為了便于施工、運維船舶進出光伏場區，項目按照“縱橫交錯，四通八達、主輔結合”的理念，設計了寬度為50米的三條平行橫向通道和一條縱向應急通道，在縱、橫通道交匯區設計了直徑150米的回旋圓，滿足船舶回旋掉頭操縱。在項目建設期間，海事部門規劃了一條寬度為500米、長度約14公里的施工和應急船舶主通道，能保障施工船舶雙向通航，成為確保施工安全、如期完工的海上高速公路。此外，海事部門還指導設計團隊在場區周邊及通道處的部分箱變平臺上，設計了43個應急平臺，配備救生用品、醫療急救用品、消防器材、應急照明設備、通訊設備、食物和水，用于遇險人員在救援人員到來前具備充分的自救條件。
海上光伏應急平臺分布。秦皇島海事局供圖
海上光伏應急設備標識。秦皇島海事局供圖
期待海上超級工程帶來更美好的未來!
秦皇島180萬千瓦海上光伏示范試點項目作為河北省海洋與能源領域的創新實踐，在推動能源轉型、促進經濟發展的同時，注重生態資源、海洋環境和海上交通資源的保護。相信隨著項目的順利推進，必將成為環渤海海上新能源開發的標志性工程，其規劃、設計、建設和運維經驗將為我國近海光伏開發提供寶貴的借鑒經驗。
